Enem 2021 - Questão resolvida #04

(Enem 2021) É possível ligar aparelhos elétricos de baixa corrente utilizando materiais comuns de laboratório no lugar das tradicionais pilhas. A ilustração apresenta uma montagem que faz funcionar um cronômetro digital.

Utilizando a representação de projetos elétricos, o circuito equivalente a esse sistema é

a) b) c) d) e)

Analisando o enunciado, é fácil concluir que cada par de frasco é uma pilha eletroquímica e que essas duas pilhas fornecem energia para o cronômetro funcionar. Na Figura 1 eu representei as pilhas por $\varepsilon$, o cronômetro pela resistência $r$ e o voltímetro por $\text{V}$.

Figura 1. Esquematização do circuito do enunciado. O cronômetro foi substituído pela resistência $r$, as pilhas eletroquímicas foram substituídas pelos geradores $\varepsilon$ e o voltímetro por $\text{V}$.

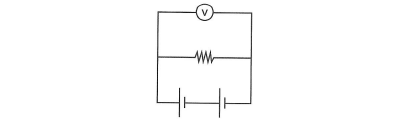

Por fim, na Figura 2 eu rearranjei o circuito de forma a ficar mais parecido com a alternativa correta.

Figura 2. Circuito equivalente ao da Figura 1.

Resposta: b.

---
